Interrupteurs à bascule, y compris sub-miniature, miniature et moyen, correspondant respectivement à 3A 250VAC, 6A 250VAC et 16A 250VAC. La fonction de commutation peut être SPST, SPDT, DPST, DPDT, 3PDT (ON-OFF, ON-ON, ON-OFF-ON) (unipolaire, bipolaire, deux positions, trois positions, 2-voie, {{ 13}}way), type momentané ou verrouillable pour votre choix.

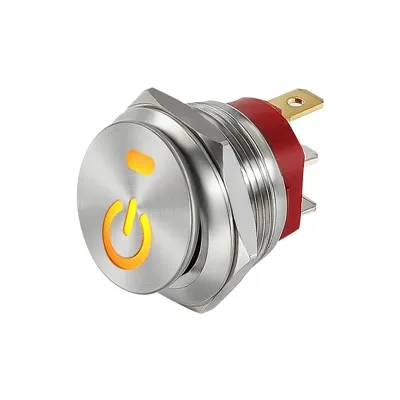

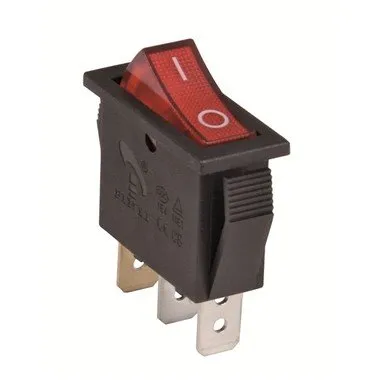

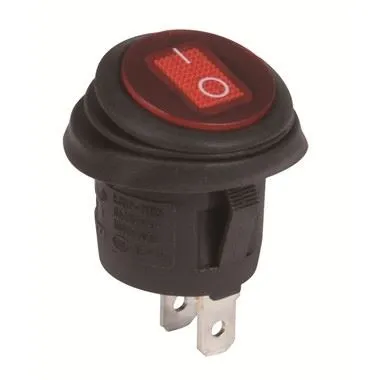

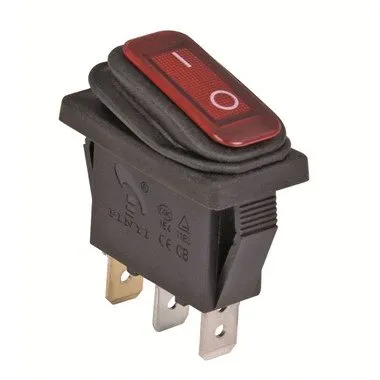

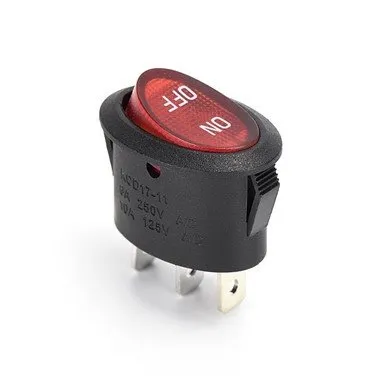

De nombreux types de formes telles que rondes, carrées, rectangulaires, ovales avec des symboles standard, étanches (IP65, IP67) et personnalisés sont disponibles sur l'actionneur. De plus, de nombreux types de couleurs de LED au choix, telles que le rouge, le bleu, le vert, le jaune avec 12 V, 24 V, 110 V et 220 V.
Interrupteurs à basculesont conçus pour des applications variées : faces avant d'instruments (interrupteurs d'arrêt), équipements électriques (alimentations, multiprises, chargeurs de batteries), appareils électroménagers (petits et gros, aspirateurs, matériel alimentaire), ordinateurs et périphériques ( serveurs, hubs réseaux, routeurs), télécommunications, équipements audiovisuels, équipements industriels (panneaux de contrôle, machines de manutention et d'emballage, unités CVC, aspirateurs d'atelier), petits équipements (appareils portatifs, outils électriques, matériel de bureau), luminaires, secours éclairage et générateurs, véhicules tout-terrain, équipement médical.
Pourquoi nous choisir
Yueqing Jixin Electronics Co., Ltd (nom original : Yueqing Wanshida Switch Factory) est spécialisée dans la conception et la production d'interrupteurs à bascule depuis 20 ans, et nos connaissances professionnelles peuvent vous fournir la meilleure solution.
Nos avantages
Large gamme de produits
Les principaux produits sont la série d'interrupteurs à bascule KCD, la série de micro-interrupteurs KW, la série d'interrupteurs à bascule SN, la série d'interrupteurs à bouton-poussoir AN, etc.
Assurance qualité
Nos produits ont passé les certifications CQC, CE, TUV, CB, UL, KC et autres.
Équipement avancé
Nous disposons d'équipements avancés tels qu'une riveteuse automatique, une machine d'assemblage automatique, une machine d'inspection automatique, etc.
OEM et ODM disponibles
Outre nos produits moulés existants, nous pouvons également fabriquer des produits selon les dessins ou les échantillons de nos clients. Avec le principe des « services les plus attentifs et de la qualité des produits la plus fiable ».
Types d'interrupteurs à bascule
Unipolaire, unidirectionnel
Le commutateur unipolaire unidirectionnel (SPST) possède une entrée et une sortie, connectant directement l'entrée à la sortie. Sa fonction principale est de contrôler le circuit en l'activant ou en l'éteignant. Lorsque l'interrupteur est en position fermée, il complète le circuit et l'allume. Lorsque l'interrupteur est ouvert, le circuit est interrompu et éteint. Des exemples de commutateurs SPST incluent ceux utilisés dans les systèmes d'alimentation CC ferroviaires de 25 kV et les commutateurs de lampes domestiques.
Cet interrupteur comporte deux types de connexions : normalement ouverte (NO) et commune (C). Lorsque l'interrupteur est activé, le circuit se ferme, permettant au courant de circuler de la borne commune (C) à la borne normalement ouverte (NO). Lorsque l'interrupteur est désactivé, le circuit s'ouvre, arrêtant le flux de courant. Essentiellement, cet interrupteur fonctionne comme un simple mécanisme marche/arrêt. Appuyer sur le bouton de commutation connecte les contacts internes, complétant le circuit et permettant au courant de circuler. Par exemple, les interrupteurs SPST sont couramment utilisés pour contrôler l’éclairage d’une pièce. Lorsque l'interrupteur est sur OFF, le circuit est interrompu, éteignant la lumière. Lorsque l'interrupteur est allumé, le circuit est terminé, allumant la lumière.
Interrupteur unipolaire à double direction
L'interrupteur unipolaire bidirectionnel (SPDT) permet le contrôle de deux circuits séparés à l'aide d'une seule entrée commune. Ce type d'interrupteur peut être actionné manuellement ou via un mécanisme automatique, tel qu'une bobine électromagnétique. Un exemple pratique d'interrupteur unipolaire à double direction peut être trouvé dans les relais de borne de sortie des VFD ACS 550 ou 800. Dans cette configuration, le commutateur relais fonctionne comme une entrée avec deux sorties distinctes.
L'interrupteur SPDT (Single Pole Double Throw) fonctionne comme un interrupteur ON/OFF qui connecte ou déconnecte deux bornes. Lorsque l'interrupteur est en position fermée, il connecte les bornes, permettant au courant de circuler entre elles. A l’inverse, lorsque l’interrupteur est ouvert, les bornes sont déconnectées, empêchant la circulation du courant. Les commutateurs SPDT sont classés en deux types en fonction de leur fonctionnement : les commutateurs BBM (Break Before Make) et les commutateurs MBB (Make Before Break).
Commutateur de type pause avant fabrication (BBM)
Les commutateurs de transfert sont conçus pour commuter rapidement les sources d’alimentation électrique. Une transition ouverte, également connue sous le nom de transfert avec coupure avant fermeture, implique que le commutateur de transfert se déconnecte d'une source d'alimentation avant de se connecter à une autre. Pendant cette transition, aucune alimentation n’est fournie à la charge en aval.
Un commutateur SPDT BBM (Break Before Make) est généralement connecté au circuit à lancement fermé et déconnecté du circuit à lancement ouvert par défaut. Lorsque le commutateur BBM est actionné, il se déconnecte d’abord du circuit fermé puis se connecte au circuit ouvert.
Dans les appareils dotés de la fonction BBM, la logique de contrôle d'entrée modifie le chemin du signal de sorte que la liaison entre deux chemins multiplexés ne soit jamais connectée électriquement en même temps. Cette isolation est cruciale dans les applications multiplexées pour éviter la distorsion du signal lors du transfert d'un signal d'un canal à un autre.
Commutateur de type « à faire avant la coupure » (MBB)
Un autre type de transition est le commutateur de fermeture avant coupure (MBB), qui relie temporairement deux positions. Dans cette configuration, la deuxième connexion est établie avant que la première connexion ne soit interrompue. La lame de l'interrupteur, contrôlée par un sélecteur, se connecte à la première source d'alimentation puis passe à la deuxième position pour charger le contact électrique. Des lames en forme de T et en forme de V sont couramment utilisées pour ce type d'interrupteur.
Dans un interrupteur MBB SPDT, le pôle est connecté par défaut au circuit de lancement normalement fermé (NC) et déconnecté du circuit de lancement normalement ouvert (NO). Lorsque le commutateur MBB est activé, il se connecte d'abord au circuit normalement ouvert avant de se déconnecter du circuit normalement fermé.
La fonction MBB garantit que lorsque le chemin du signal est modifié par la logique de contrôle d'entrée, la connexion entre deux chemins multiplexés n'est jamais coupée électriquement. Cela évite les situations dans lesquelles une sortie à haute impédance pourrait se produire, ce qui est crucial lorsqu'un nœud de rétroaction nécessite une charge continue.
Double pôle, simple jet
Le commutateur DPST (Double Pole Single Throw) comporte deux entrées et deux sorties, chaque entrée correspondant à une sortie. Chaque borne de ce commutateur peut être réglée sur ON ou OFF. Dans ce contexte, « pôle » fait référence au nombre de circuits contrôlés par l'interrupteur, tandis que « lancer » désigne la position de l'interrupteur. Essentiellement, un interrupteur bipolaire gère deux circuits indépendants avec un mécanisme unidirectionnel qui contrôle les deux circuits simultanément.
Un interrupteur DPST (Double Pole Single Throw) est conçu pour contrôler deux circuits distincts simultanément, avec un seul actionneur tel qu'un bouton-poussoir ou une bascule. Dans cet interrupteur, les deux circuits sont allumés ou éteints ensemble. Il comporte quatre bornes : deux pour les entrées et deux pour les sorties.
Utilisation résidentielle et intérieure
À l’intérieur des maisons, les interrupteurs à bascule sont utilisés à diverses fins au-delà de l’éclairage. Ils sont installés dans les bureaux à domicile pour les ordinateurs et les périphériques, dans les cuisines pour les appareils tels que les mixeurs et les micro-ondes, et dans les salons pour les systèmes de divertissement. Les interrupteurs à bascule ronds et les mini-interrupteurs à bascule sont souvent préférés en raison de leur taille compacte et de leur attrait esthétique. Leur facilité d’installation et d’intégration dans divers appareils en fait un choix privilégié pour les applications résidentielles intérieures.
Instrumentation
Dans le domaine de l'instrumentation, les interrupteurs à bascule sont utilisés pour contrôler et surveiller les appareils. Leur actionnement précis est crucial dans les environnements où un contrôle précis est nécessaire, comme dans les laboratoires et les équipements médicaux. Les interrupteurs à bascule momentanés, qui reviennent à leur position d'origine après avoir été enfoncés, sont particulièrement utiles dans l'instrumentation pour les tâches nécessitant une brève activation. La fiabilité des interrupteurs à bascule garantit que les instruments sensibles peuvent fonctionner avec un risque minimal de dysfonctionnement.
Machines d'automatisation
Les machines d'automatisation dans les environnements de fabrication et industriels s'appuient sur des interrupteurs à bascule pour leur efficacité opérationnelle. Ces commutateurs sont utilisés pour démarrer, arrêter et contrôler divers processus, garantissant ainsi un fonctionnement transparent et sûr. La robustesse des interrupteurs à bascule les rend adaptés aux conditions exigeantes de l’automatisation industrielle. Les interrupteurs à bascule DPDT et les interrupteurs à bascule à 6 broches sont couramment utilisés dans ces environnements pour leur capacité à contrôler plusieurs circuits simultanément. Cependant, dans l'équipement d'automatisation, en plus de l'équipement de contrôle permettant d'ouvrir l'utilisation de l'interrupteur du bateau, il existe un interrupteur à bouton le plus important qui est l'interrupteur à bouton d'arrêt d'urgence. En cas de dysfonctionnement de la machine ou dans une situation dangereuse, le bouton d'arrêt d'urgence peut immédiatement éteindre la machine pour garantir la sécurité.
Contrôle de puissance
Les interrupteurs à bascule jouent un rôle essentiel dans les applications de contrôle de puissance. Ils sont utilisés dans les disjoncteurs, les unités de distribution d'énergie et autres panneaux de commande électriques. Leur capacité à gérer des courants et des tensions élevés leur permet de gérer efficacement les besoins en énergie de différents systèmes, garantissant ainsi sécurité et fiabilité. Les interrupteurs à bascule bipolaires et les interrupteurs à bascule de 20 A sont souvent utilisés dans les applications de contrôle de puissance intensives.
Utilisation polyvalente
La polyvalence des interrupteurs à bascule les rend idéaux pour les applications générales. On les retrouve dans une large gamme d’appareils, du simple électroménager aux équipements électroniques complexes. Leur adaptabilité à divers environnements et exigences souligne leur importance dans la technologie quotidienne. Les interrupteurs à bascule à usage général, tels que l'interrupteur à bascule à 3 voies et l'interrupteur à bascule à 4 broches, offrent des solutions flexibles pour différents besoins.
Appareils électroménagers
Dans les appareils électroménagers, les interrupteurs à bascule sont omniprésents. Ils sont utilisés dans les machines à laver, les climatiseurs, les aspirateurs, etc. Leur simplicité d'utilisation et leur fiabilité en font les produits préférés des fabricants et des consommateurs, garantissant que les appareils peuvent être utilisés de manière pratique et sûre. Les interrupteurs à bascule lumineux et les interrupteurs à bascule LED ajoutent une couche supplémentaire de commodité en indiquant l'état d'alimentation de l'appareil.
Applications commerciales
Dans les environnements commerciaux, les interrupteurs à bascule sont largement utilisés. On les trouve dans les équipements de bureau, les systèmes de points de vente au détail et les machines industrielles. Leur durabilité et leur facilité d’intégration dans diverses conceptions en font un choix pratique pour un usage commercial, garantissant un fonctionnement fluide et efficace. Les interrupteurs à bascule Carling Technologies, connus pour leur haute qualité et leur fiabilité, sont un choix populaire dans les applications commerciales.
Applications extérieures
De toute évidence, l’imperméabilisation d’un interrupteur à bascule pour une utilisation en extérieur est le facteur numéro un. Les interrupteurs à bascule étanches FILN sont véritablement étanches et peuvent être allumés et éteints sous la pluie. Nos interrupteurs de bateau standards sont classés IP67 et nous pouvons également produire pour vous des interrupteurs de bateau classés IP68, en fonction de vos besoins. Pour les applications extérieures, les interrupteurs à bascule sont conçus pour résister à des conditions environnementales difficiles. Ils sont utilisés dans les équipements de jardin, l’éclairage extérieur et les applications marines. La conception robuste des interrupteurs à bascule marins garantit qu'ils peuvent supporter l'exposition à l'humidité, à la poussière et aux variations de température, tout en conservant fonctionnalité et sécurité. Les interrupteurs à bascule étanches et les interrupteurs à bascule 12 V sont couramment utilisés en extérieur pour garantir durabilité et fiabilité.
Analyse des structures courantes de commutateurs à bouton-poussoir
Interrupteur à bouton-poussoir
L'interrupteur à bouton-poussoir est un dispositif qui allume ou éteint le circuit d'alimentation en appuyant sur la partie poussoir avec les doigts. La structure de l'interrupteur à bouton-poussoir est divisée en trois parties : l'unité poussoir, la base d'installation et le module de contacts. S'il s'agit d'un interrupteur à bouton-poussoir lumineux, il comprend également des composants de caisson lumineux.
L'unité poussoir comporte une partie bouton. Lorsque l'opérateur appuie sur la partie bouton, il se déplace d'une certaine distance vers les modules de contact, souvent appelée distance de déplacement. Et déclenche les pièces à ressort ou la tige de poussée des contacts pour ouvrir ou fermer le contact entre deux contacts.
La base de montage est utilisée pour monter l'interrupteur à bouton-poussoir sur la plaque de montage et connecter l'unité poussoir et le module de contacts. L'installation et la fixation de l'interrupteur à bouton-poussoir nécessitent une plaque plate, appelée plaque d'installation par l'ingénieur. Il peut s'agir d'une plaque indépendante ou de la coque de l'équipement installé. Le matériau de la plaque comprend du métal, du plastique ou d'autres matériaux. La surface du panneau doit être plane et l'épaisseur est comprise entre 1-8 mm.
Il existe trois types de bases de montage selon les différentes méthodes de fixation : deux vis auxiliaires, des écrous et des clips. Différents domaines d'application, les ingénieurs choisissent le mode d'installation approprié lors de la sélection des modèles. Les matériaux de la base de montage : métal et plastique. Le type avec deux vis auxiliaires dont l'installation dans le sens oblique est le plus fermement installé.
Deux vis auxiliaires sont fixées obliquement, ce qui présente l'avantage d'une installation ferme et difficile à desserrer. L'inconvénient est un problème d'installation qui prend du temps. Les avantages de la fixation par rotation de l'écrou sont pratiques et rapides, et l'inconvénient est qu'il est facile à desserrer sur l'équipement vibrant. La fixation par boucle est une nouvelle façon d'installation ces dernières années. Il est facile à installer et ferme. Cependant, en raison de la fabrication et du processus de fabrication, il n'existe actuellement que des bases en plastique, qui ne conviennent pas aux équipements présentant une grave pollution par les hydrocarbures ou des températures élevées.
Interrupteur d'arrêt d'urgence
Lorsque l'équipement est dans un état dangereux, afin d'assurer la sécurité des personnes et de l'équipement, les personnes ont besoin d'un interrupteur électrique capable de couper l'alimentation électrique de manière rapide et fiable et d'arrêter le fonctionnement de l'équipement, qui est l'interrupteur d'arrêt d'urgence. . L'interrupteur d'arrêt d'urgence est similaire à l'interrupteur à bouton-poussoir, sauf que sa partie tactile est remplacée par un actionneur en forme de champignon avec un diamètre plus grand, par exemple 60 mm, et que la couleur de l'actionneur en forme de champignon est rouge. La surface de l'actionneur champignon est imprimée avec une flèche évidente ou un caractère « arrêt d'urgence ». Selon la classification des circuits de commande de sécurité dans l'UE, l'interrupteur d'arrêt d'urgence peut atteindre le niveau 3-4.
Sélecteur
Lorsqu'il est nécessaire de contrôler le circuit à états multiples, l'interrupteur à bouton-poussoir ne peut pas répondre aux besoins et le sélecteur est nécessaire pour contrôler le circuit. Le commutateur sélecteur est une sorte d'appareil de commutation qui peut être utilisé pour deux ou plusieurs alimentations de circuits ou pour un changement de charge. Le sélecteur est composé de trois parties : partie commande, base de montage et module de contacts. La base de montage et le module de contacts sont identiques à ceux du bouton-poussoir, qui n'est pas décrit ici. Ce qui suit décrit les composants de commande du commutateur sélecteur.
Le sélecteur peut être divisé en sélecteurs à deux positions et à trois positions en fonction du nombre d'engrenages rotatifs, qui peuvent être du type à retour ou du type à maintien d'action. L'interrupteur à bouton-poussoir consiste à appuyer sur la partie bouton avec les doigts pour ouvrir ou fermer le contact. Le sélecteur entraîne l'ouverture ou la fermeture du contact en tournant la poignée. Le sélecteur peut être sélectionné avec ou sans lampe, et la lumière du sélecteur avec lampe est visible depuis la poignée transparente.
Interrupteur à clé
L'interrupteur à clé est également une sorte de sélecteur, seule la poignée de commande du sélecteur est remplacée par une clé. L'interrupteur à clé nécessite que l'opérateur ait une clé correspondante en main pour faire fonctionner l'équipement et renforce l'autorité de gestion de l'action opérationnelle. Interrupteur à clé, une clé peut actionner plusieurs interrupteurs à clé, ou une clé ne peut actionner qu'un interrupteur à clé spécifié.
Certifications
Foire aux questions
Q : Quelle est la différence entre un interrupteur à bascule et un interrupteur ordinaire ?
Q : Pourquoi les interrupteurs à bascule sont-ils meilleurs ?
Q : Les interrupteurs à bascule sont-ils plus chers ?
Q : Combien de temps durent les interrupteurs à bascule ?
Q : Comment puis-je savoir si mon interrupteur à bascule fonctionne ?
Q : Quel est le principe de l'interrupteur à bascule ?
Q : Pouvez-vous remplacer un interrupteur d’éclairage par un interrupteur à bascule ?
Q : Pourquoi utiliseriez-vous un interrupteur à bascule ?
Q : Les interrupteurs à bascule sont-ils plus beaux ?
Q : Pourquoi mon interrupteur à bascule chauffe-t-il ?
Q : Quelle est la différence entre un interrupteur à bouton et un interrupteur à bascule ?
